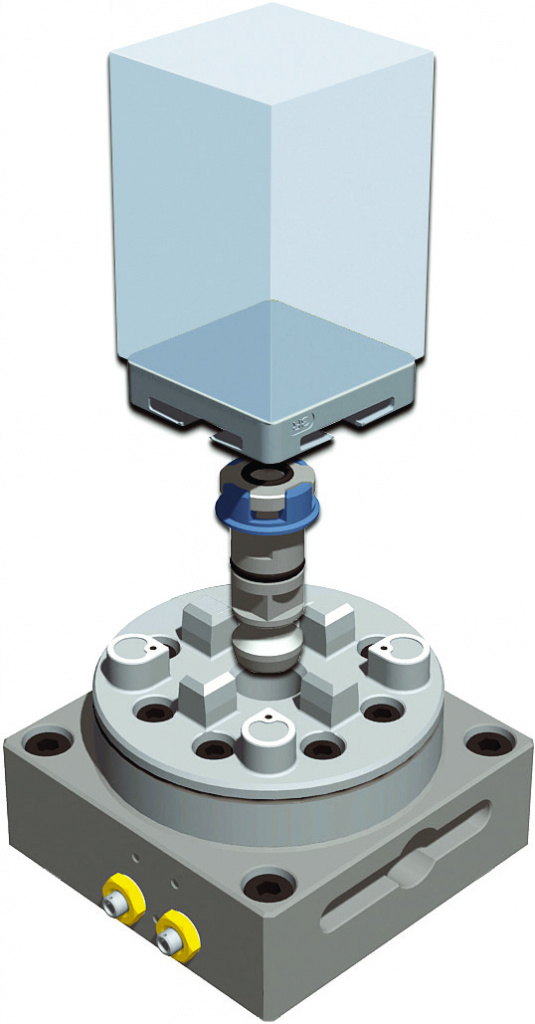

Macro – синонимом точности

Среди пользователей во всем мире система Macro является синонимом точности. И не без основания, потому что каждое изделие Macro перед отправкой подвергается тщательной проверке. Но и точность также можно оценивать. Поэтому изделия Macro «классифицируются» по точности, материалу и сроку службы – но всегда с обеспечением полной совместимости – на Standard, High Performance и Nano. Но даже в таком случае стоить помнить, что точность любой системы определяется изделием самого низкого уровня классификации.

Характеристики:

• Точность воспроизведения
  • MacroNano – в пределах 0,001 мм,
  • MacroHighPerformance – в пределах 0,0015 мм,
  • MacroStandard – в пределах 0,002 мм;
• усилие зажима – 6000 Н
• фиксированные индексированные положения 4x90;
• давление воздуха, пневматический патрон – 6±1 бар;
• рекомендованный момент затяжки, ручной патрон – 6 Нм;
• максимальный вес обрабатываемой детали – 50 кг.

Высочайшая точность

Система MacroNano лучше всего описывается в двух словах как точная и быстрая! Система зажимания MacroNano объединяет производственную цепочку при помощи высокоточного соединения, как для заготовки, так и для держателя инструмента. Для механической обработки с наноточностью требуется выполнять установку заготовок и инструментов с наноточностью – по настоящему сложная задача даже для самых современных из представленных на рынке решений. И данная задача еще более усложняется, когда установка опорных элементов должна выполняться за максимально короткий срок.

Характеристики:

• точность воспроизведения - в пределах 0,001 мм;
• усилие зажима – 6000 Н;
• фиксированные индексированные положения – 4x90;
• давление воздуха, пневматический патрон – 6±1 бар;
• максимальный вес обрабатываемой детали – 50 кг.

Высокое усилие зажима и значительное отдаление опорных поверхностей от центра патрона значит, что MacroMagnum способен обеспечить устойчивость и точность «класса Macro» даже при выполнении работ со значительными усилиями резания. Наличие двойных базовых / опорных точек патронов значит, что кроме палет MacroMagnum на MacroMagnum также можно устанавливать широкий ассортимент палет Macro.

Разница между палетой и базовым / опорным элементом
Обычно заготовка электрода устанавливается непосредственно на палету, на которой заготовка проходит через весь процесс механический обработки – от станка к станку без дополнительного выравнивания. Изначально базовые / опорные элементы предназначались для установки на зажимные устройства или зажимы, в которых крепились заготовки. Базовые / опорные элементы значительно меньше в толщину для ограничения общей высоты конструкции.

Характеристики:

• точность воспроизведения – в пределах 0,002 мм;
• усилие зажима – 16 000 Н;
• фиксированные индексированные положения 4 x 90;
• давление воздуха, пневматический патрон – 6±1 бар;
• момент затяжки ручной патрон – палета Macro 5 Нм;
• момент затяжки ручной патрон –палета MacroMagnum 12 Нм.
