Расходные материалы и комплектующие

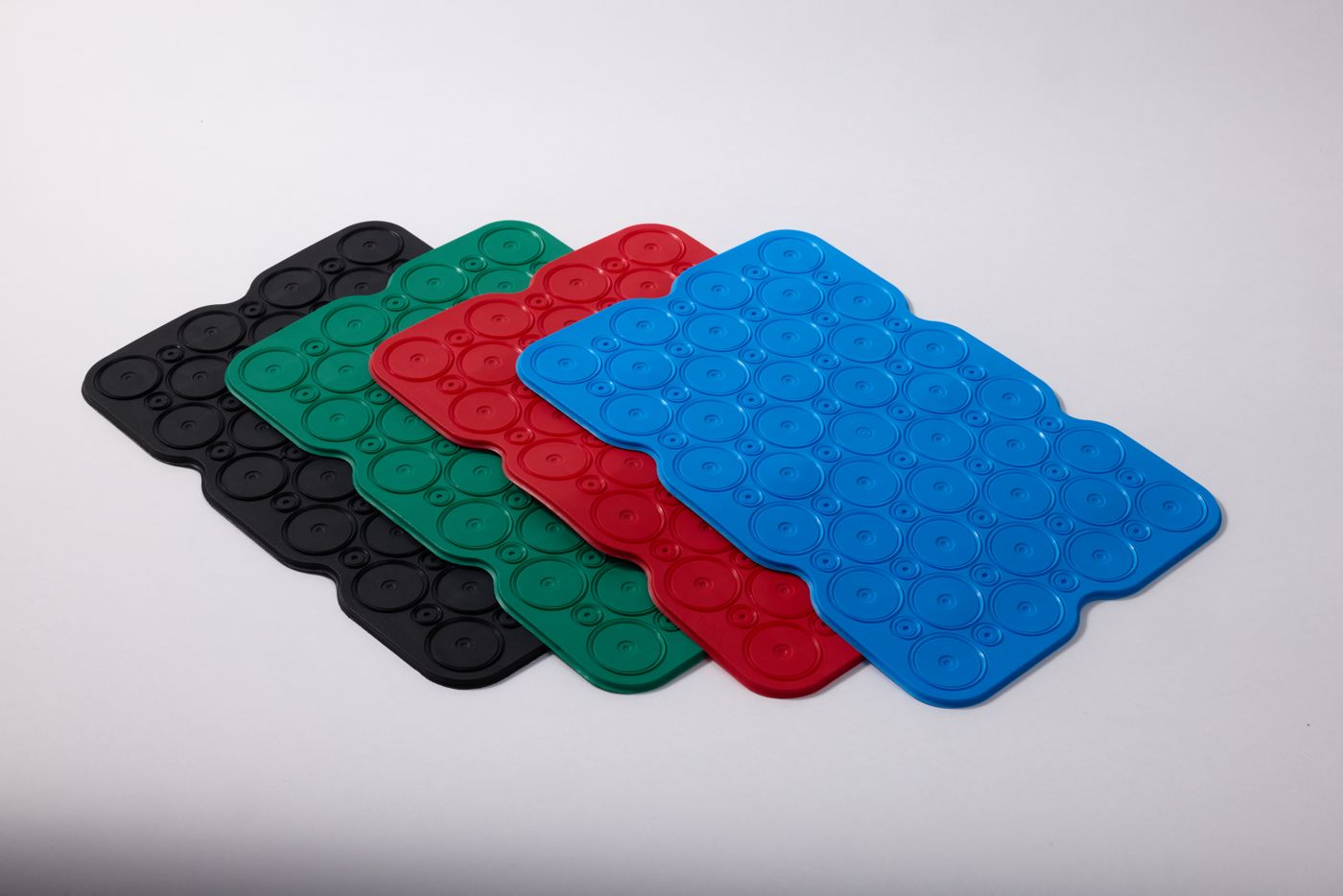

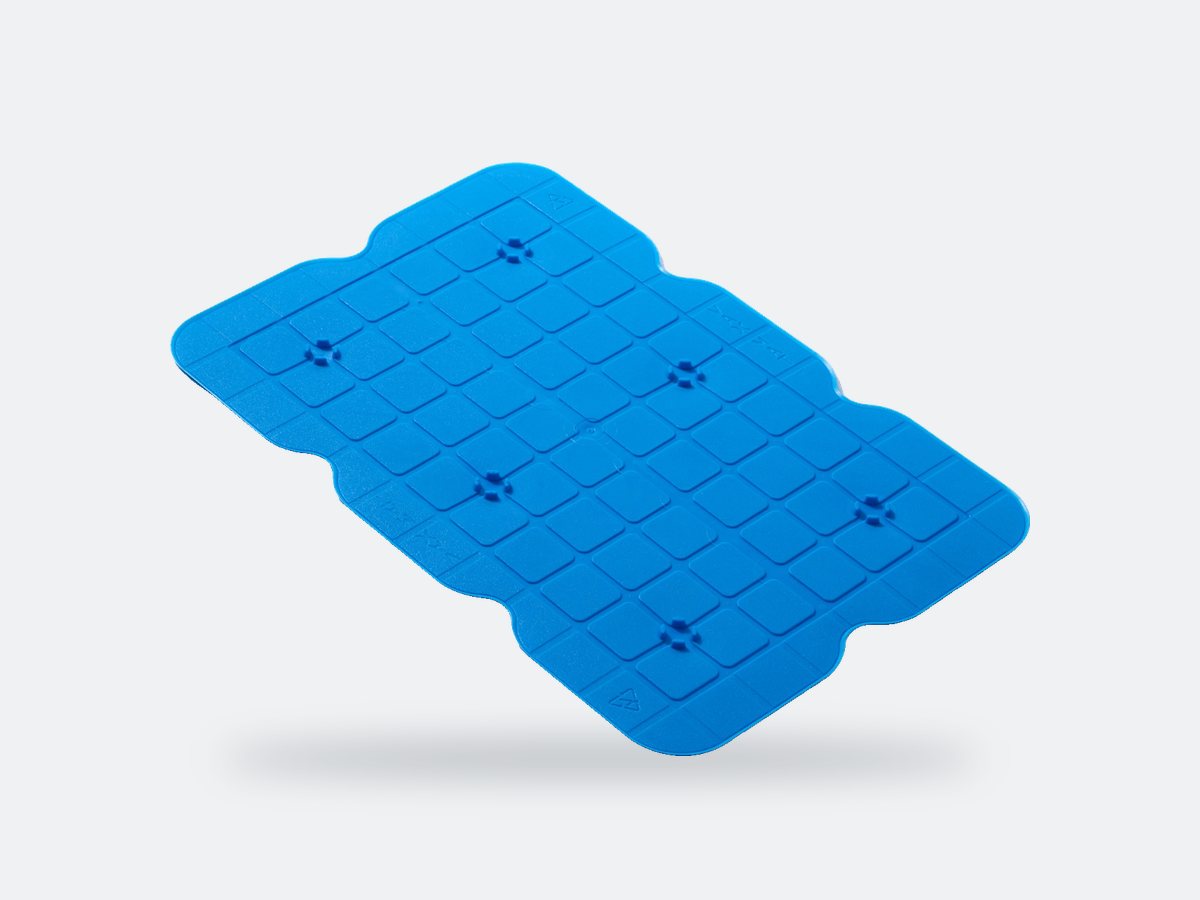

Полимерные коврики. Благодаря специальной форме с одной стороны они образуют систему вакуумных каналов между ковриком и столом — по ней вакуум поступает к многочисленным присоскам на другой стороне.

В каждой присоске небольшое отверстие с дроссельным эффектом: оно не мешает созданию вакуума между ковриком и заготовкой и не даёт вакууму в системе резко упасть, если присоска сверху не закрыта.

• Синий — стандартный, для необработанных прижимных поверхностей
• Зелёный — твёрдый, для гладких прижимных поверхностей
• Красный — мягкий, для деталей, которые легко поцарапать
• Чёрный — без отверстий, закрывает неиспользуемые вакуумные поля

Коврик из специального сорта ПВХ с повышенным коэффициентом трения: деталь не сдвигается даже при интенсивном фрезеровании. Материал закупаем у европейского производителя, поэтому качество стабильное от партии к партии, включая равномерность толщины.

Подготовить коврик под деталь просто:

1. Обведите деталь по контуру маркером или обычной ручкой.
2. Отметьте зоны сквозной обработки и отверстий — их оставляют сплошными.
3. Остальную площадь внутри контура покройте отверстиями: через них и желобки стола отсасывается воздух.

Отверстия пробивают вручную пробойником или делают на станке с ЧПУ в автоматическом режиме. Готовый коврик служит многократно для всей партии одинаковых деталей.

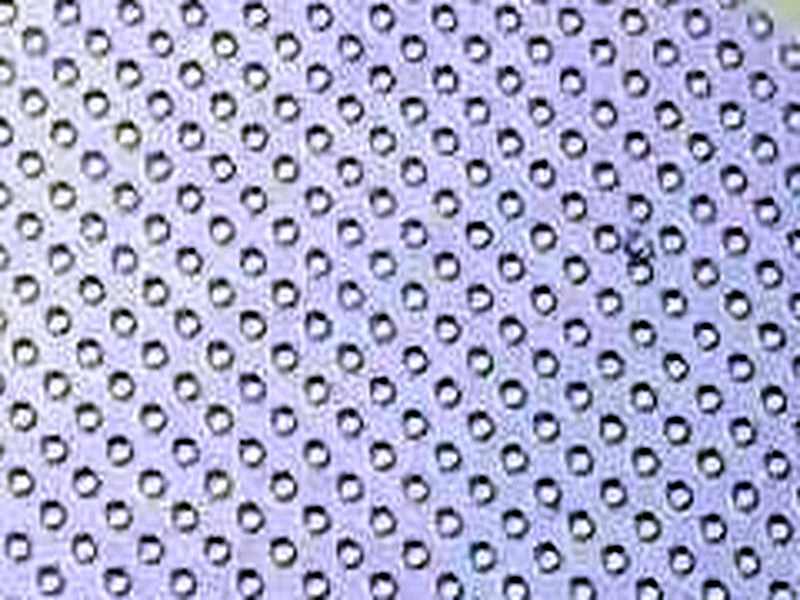

Тот же ПВХ с повышенным коэффициентом трения, что и у плоского коврика, но отверстия уже нанесены промышленным способом по всей площади с шагом 10 мм. Размечать и пробивать ничего не нужно: положил на стол — и можно работать.

Отверстия в столе мелкие и работают как дроссели, поэтому открытые участки коврика не дают вакууму резко упасть. Но если свободная площадь большая, её лучше прикрыть листом или плёнкой — так вакуума под деталью останется больше.

Коврик служит многократно, причём для разных деталей: не нужно готовить отдельный под каждую.

Шнур — важнейший элемент решётчатого вакуумного стола. Надёжность закрепления напрямую зависит от его эластичности, стойкости и точной геометрии. Обычный шнур из резины или силикона здесь не подойдёт: он слишком жёсткий и скользкий.

Наш шнур мы поставляем почти 20 лет, и за это время он полностью проверен на практике. Он стоек к СОЖ, очень эластичен и не выскальзывает из пазов стола.

Все решётчатые столы Штрай рассчитаны на шнур 3,5 мм. На складе есть шнуры и других диаметров, того же качества, а по заказу мы делаем столы под шнур нужного диаметра. Шнур выдерживает несколько десятков разных раскладок, а меняют его по мере износа. Берите не менее 50 м на стол.

Для вакуума нужен специальный шланг: внутри разрежение, а снаружи давит атмосфера — около 1 кгс на каждый квадратный сантиметр. Обычный шланг под такой нагрузкой сплющивается, и вакуум до стола не доходит. Поэтому мы используем ПВХ-шланги, армированные стальной проволокой: они держат форму даже при глубоком вакууме.

Для одного стола стандартный шланг — 12/18 мм, длиной 10 м. Если столов несколько, магистраль от агрегата к распределителю берут большего диаметра.
