Специальные решения

Большие вакуумные столы для портальных станков, плиты и ложементы под конкретную деталь, столы для вакуумной формовки. Проектируем под задачу и изготавливаем на собственном производстве.

Большие столыиз модулей

Ложементыпод деталь

Формовкапрепреги

Обсудить задачу Собрать комплект

Демонстрация на вашем производстве

Большой вакуумный стол Shtray на портальном станке

Большие вакуумные столы

Столы под портальные и крупные фрезерные станки собираются из модулей на всю площадь стола станка. Вакуум подводится через распределители: у каждой зоны свой клапан, поэтому работать можно всей площадью или только её частью.

Большой вакуумный стол на портальном станке — **Портальный станок**Модульный стол с распределителями по борту.

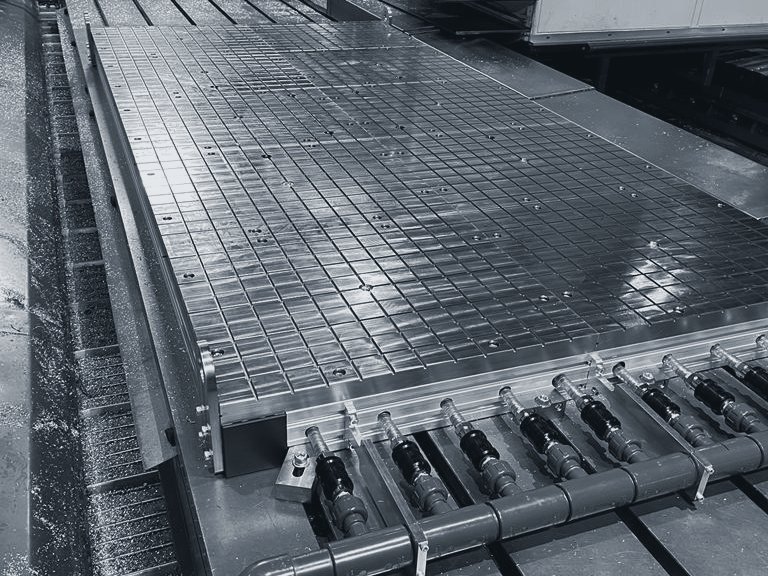

Подключение зон большого вакуумного стола через коллектор — **Коллектор**Каждая зона подключена через свой клапан.

Решетчатый стол на станине крупного станка — **Крупный станок**Стол на всю длину рабочей зоны.

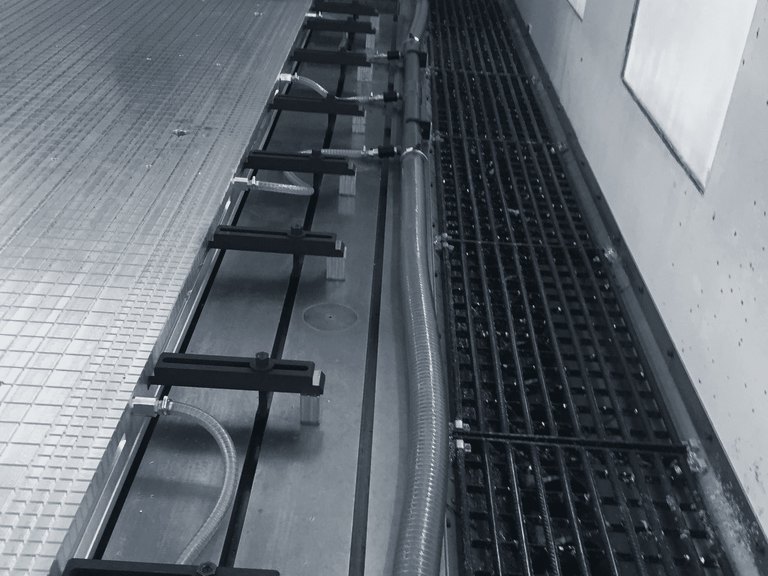

Разводка вакуума вдоль большого стола — **Разводка вакуума**Магистраль вдоль стола и отводы к модулям.

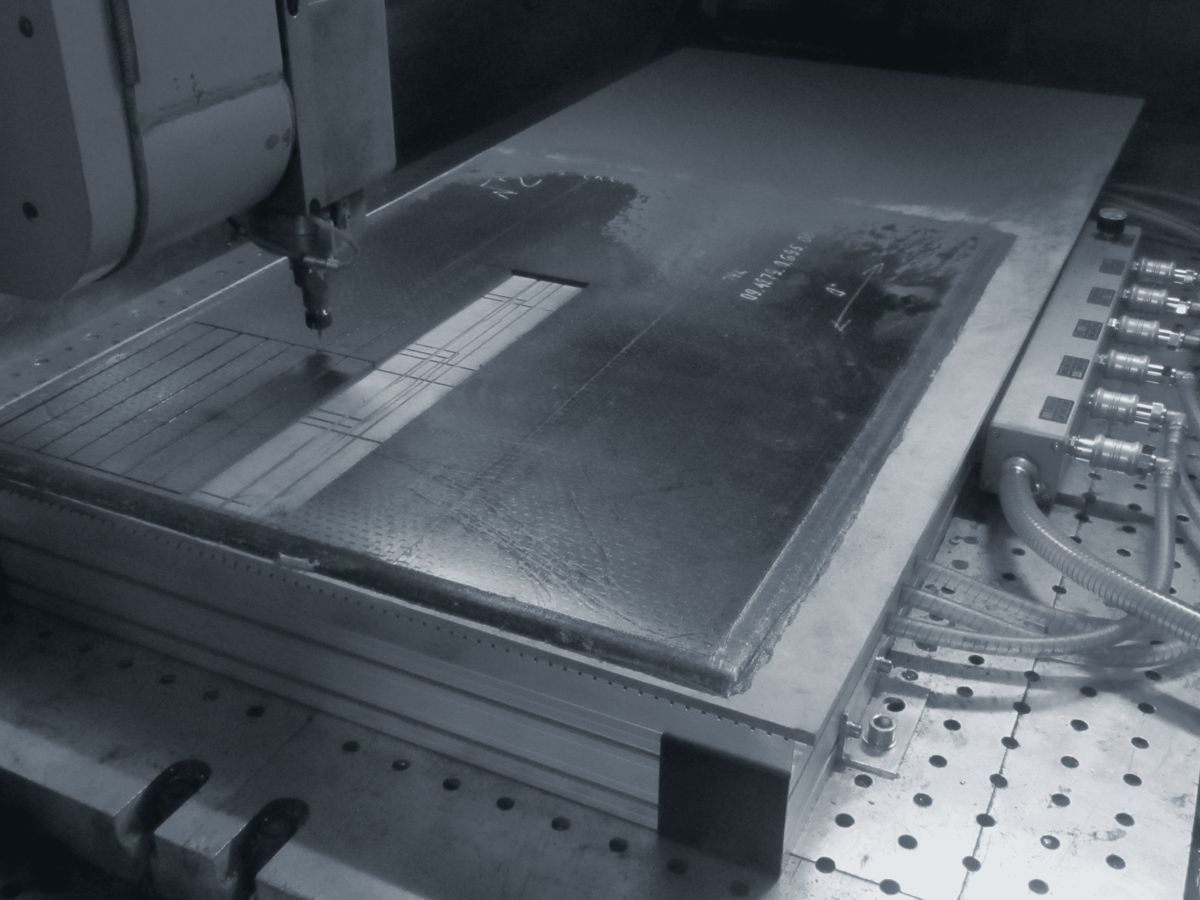

Раскрой листового композита на большом вакуумном столе — **Раскрой листового материала**Лист держится по всей площади, без прижимов по краям.

Большой решетчатый вакуумный стол на опорах — **Стол на опорах**Рама из профиля поднимает рабочую поверхность на нужную высоту.

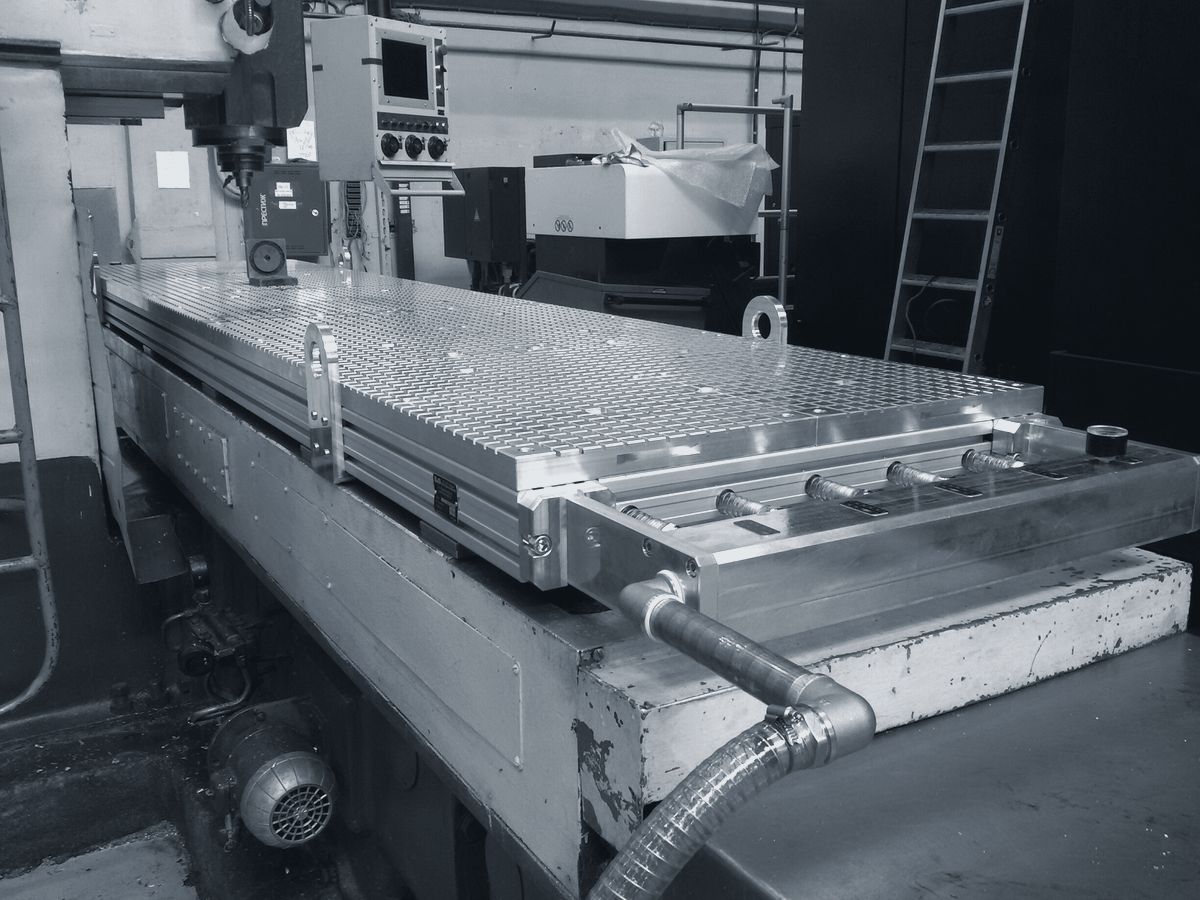

Большой вакуумный стол на фрезерном станке — **Фрезерный станок**Стол на всю длину стола станка, коллектор с торца.

Модульный вакуумный стол из шести модулей в сборе — **Модульный стол в сборе**Шесть модулей, коллектор с отводом на каждый модуль.

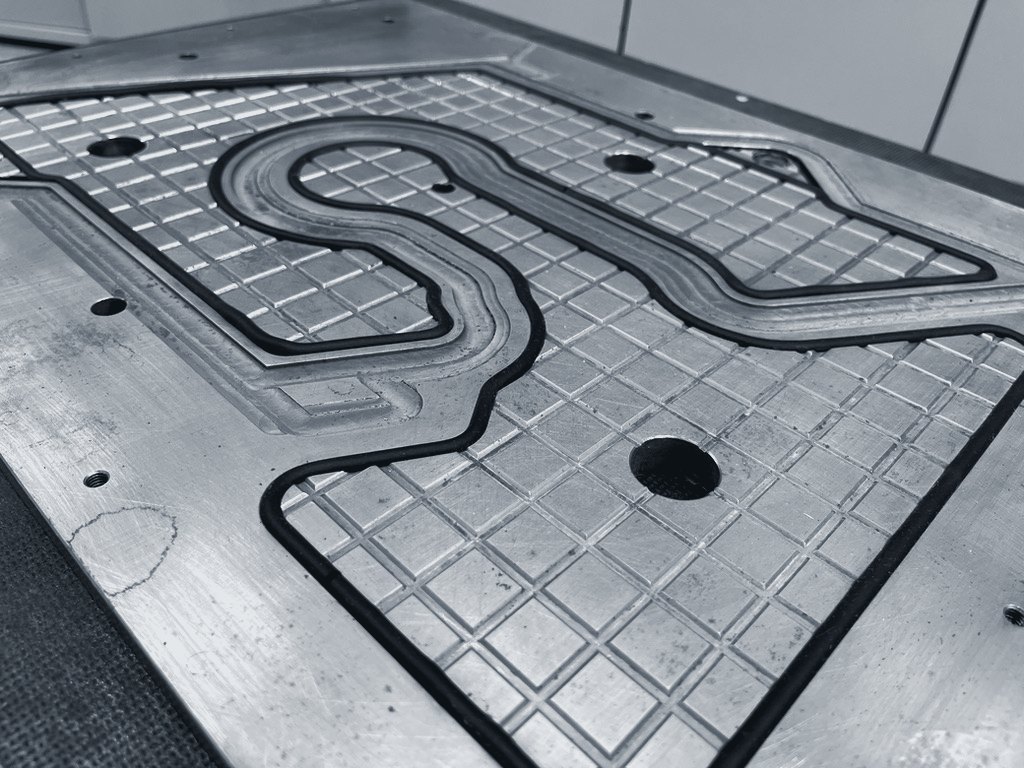

Ложементы и плиты под деталь

Когда деталь сложной формы обрабатывается серией, плиту делают под неё: канавки и уплотнение повторяют контур детали, вакуум действует только там, где нужно. Установка детали занимает секунды и всегда в одно положение.

По чертежу или 3D-модели детали
Уплотнительный шнур по контуру
Для серийной обработки

Откидная рама стола для вакуумной формовки

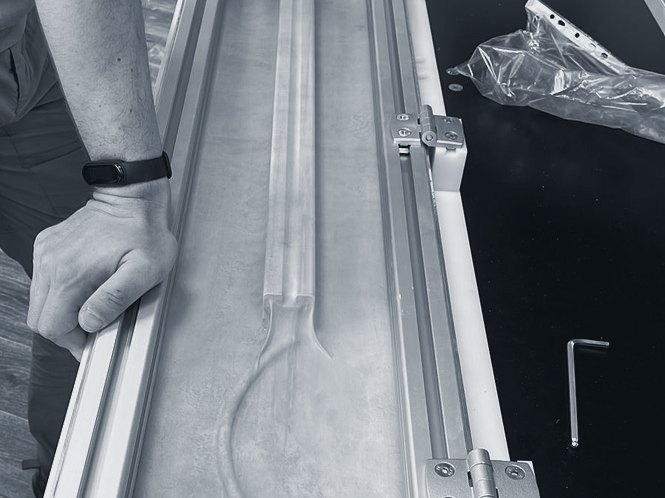

Стол для вакуумной формовки препрегов

Сделан для формовки клюшек из препрегов. Длина рабочей зоны — около полутора метров.

Закрыли верхнюю крышку — вакуум подаётся автоматически
Ресивер в составе: вакуум держится стабильно на всём цикле
Под длинные изделия из композитов — по размеру вашей оснастки

Обсудить задачу

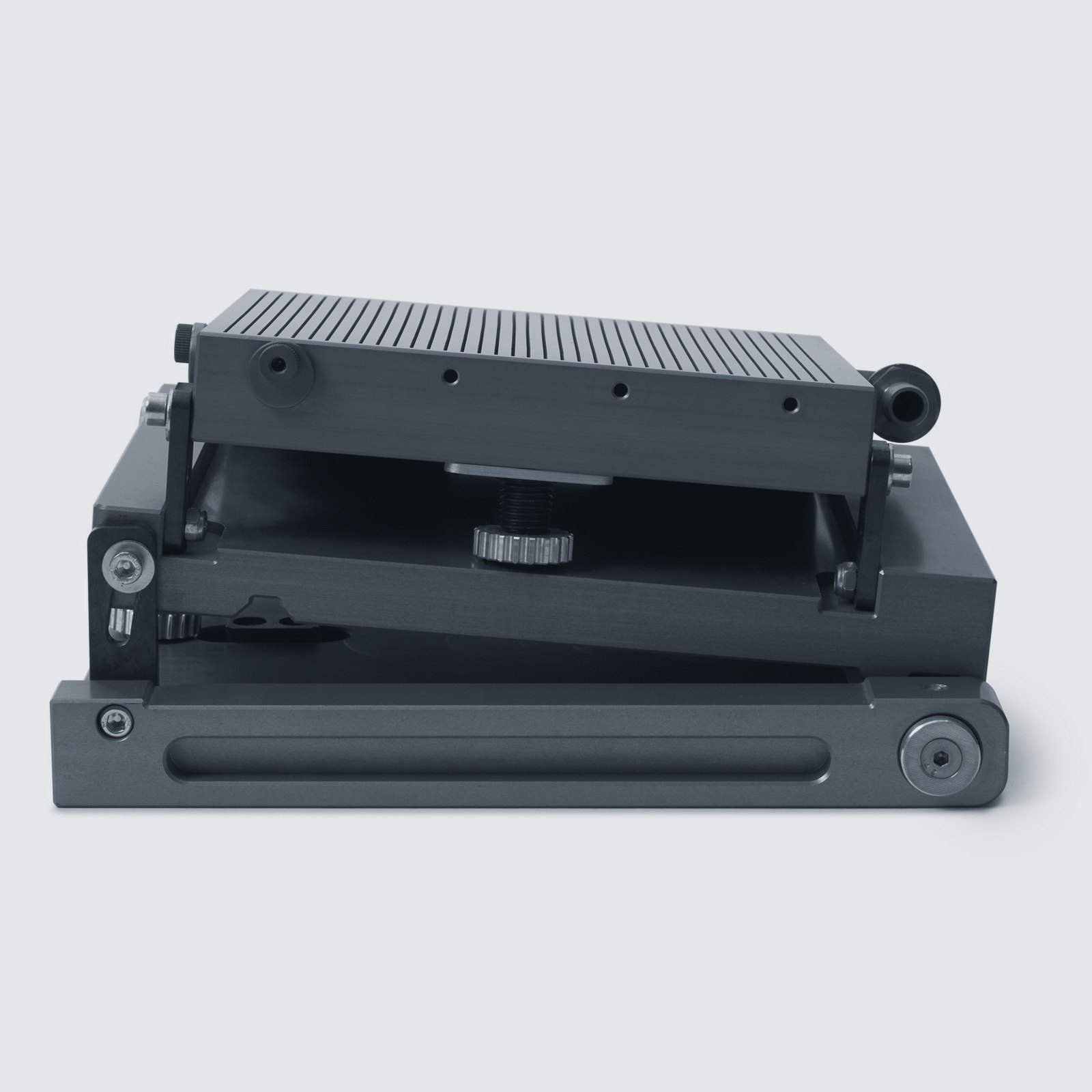

Синусный желобковый вакуумный стол, наклон

Синусный желобковый стол

Желобковый вакуумный стол с наклоном в двух плоскостях: деталь обрабатывается под углом — сверление, фрезерование, шлифование — без перестановки и без отдельной угловой оснастки.

Угол наклона — под задачу
Плоские коврики: сквозная обработка без потери вакуума
Обработка с 5 сторон за один установ под разными углами
Работа с СОЖ допускается

ВСС-102-0202, 200×200 мм — от 923 000 ₽

Адаптер-платы

Артикул	Наименование	Цена от
ВСА-105-2030	Адаптер-плата 200×300 под коврики VAC-MAT	68 000 ₽
ВСА-105-3040	Адаптер-плата 300×400 под коврики VAC-MAT	136 000 ₽
ВСА-105-4060	Адаптер-плата 400×600 под коврики VAC-MAT	272 000 ₽

Адаптер-плата ставится на решетчатый стол и превращает его в комбинированный — под коврики VAC-MAT. Как работают коврики VAC-MAT

Расскажите о задаче

Пришлите чертёж детали и модель станка — инженер предложит конструкцию, срок и цену.

Столы под размер станка
Проектирование под деталь
Демонстрация на вашем станке
