Комбинированные вакуумные столы
Алюминиевый стол с системой каналов и выходов, на который укладывают каркасные коврики VAC-MAT. Для деталей произвольной формы со сквозными отверстиями и неподготовленной прижимной поверхностью.
Применение
Сквозная и несквозная обработка: отверстия, карманы, обработка по контуру. Решение для криволинейных заготовок с перепадами по плоскости, где не требуется высокая точность по толщине.
Как это работает

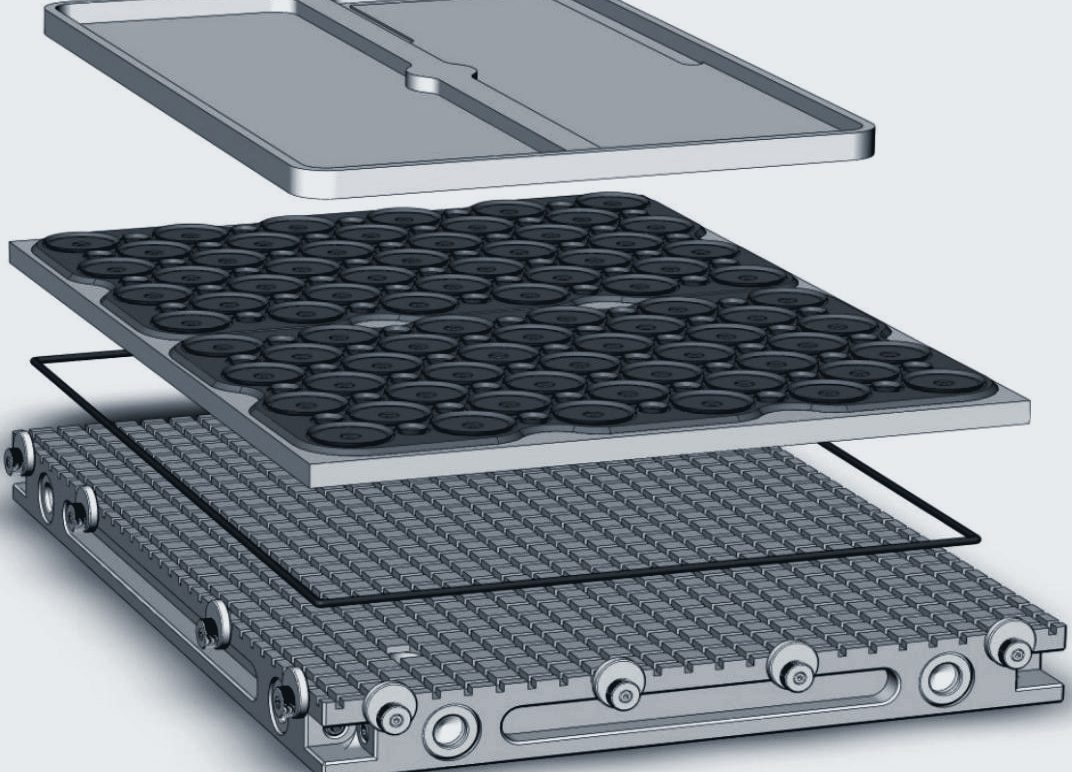

- Стол с каналамиВакуумный стол устанавливают на станок прижимами. Внутри — система каналов с выходами на поверхность.
- Каркасные коврики VAC-MATНа стол укладывают коврики. Коврик состоит из множества кольцевых присосок и компенсирует отклонение от плоскостности заготовки до 1 мм.
- Заготовку ставят на упорыБазирование — по эксцентриковым упорам. Включают вакуум, заготовка фиксируется.
- Адаптер-плита для других столовКоврики VAC-MAT можно использовать и на решетчатом или желобковом столе через адаптер-плиту.

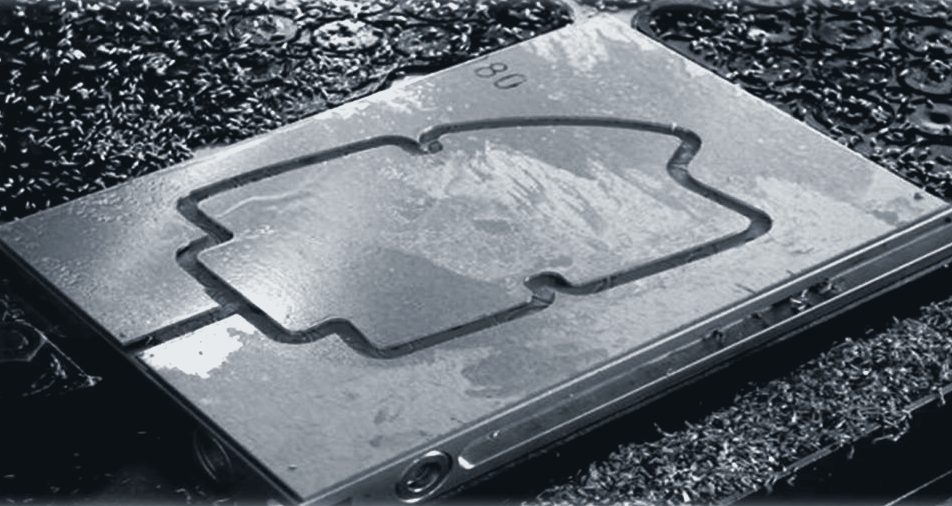

Комбинированный стол в работе
Реальная обработка на фрезерном станке.
Модели и цены
Цены с НДС 22%. Точная стоимость с комплектацией — в коммерческом предложении.
Немодульные — ВСА-104
| Артикул | Размер a×b, мм | Высота, мм | Масса, кг | Цена от | |
|---|---|---|---|---|---|
| ВСА-104-2030 | 200×300 | 32,5 | 7 | 194 000 ₽ | |
| ВСА-104-3040 | 300×400 | 32,5 | 12 | 314 000 ₽ | |
| ВСА-104-4060 | 400×600 | 32,5 | 25 | 469 000 ₽ |
Модульные — ВСА-114
| Артикул | Размер a×b, мм | Высота, мм | Масса, кг | Цена от | |
|---|---|---|---|---|---|
| ВСА-114-2030 | 200×300 | 32,5 | 7 | по запросу | |
| ВСА-114-3040 | 300×400 | 32,5 | 12 | по запросу | |
| ВСА-114-4060 | 400×600 | 32,5 | 25 | по запросу |
Нестандартные размеры изготавливаем под заказ.
Какой агрегат подойдёт
«Мини» с комбинированными столами не применяется. Для нескольких столов производительность подбираем по суммарной площади. Все агрегаты · Собрать комплект
Модульное исполнение

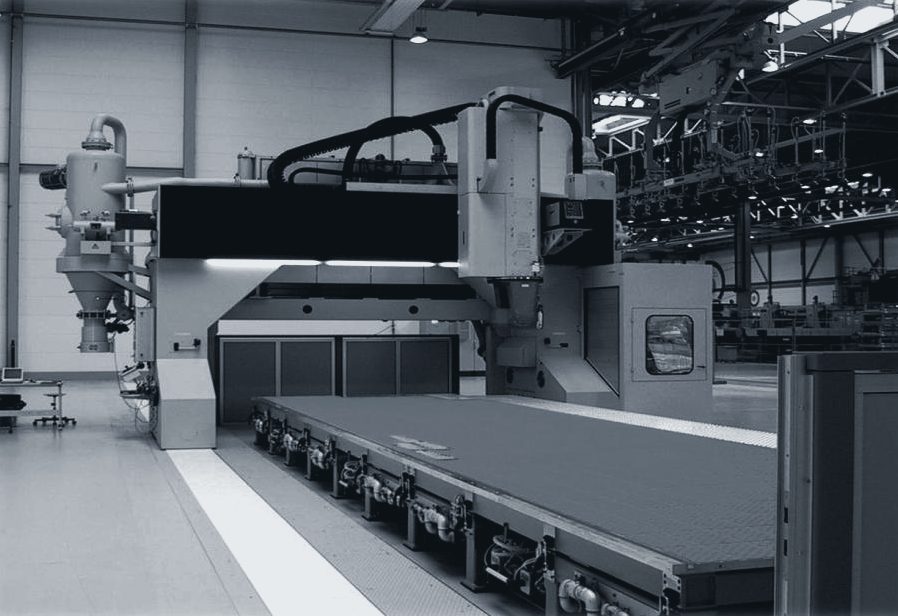

Для крупногабаритных деталей несколько столов ВСА-114 соединяют в один. На каждой стороне модульного стола сделаны дополнительные отверстия: столы стыкуются соединительными муфтами, через них же подаётся вакуум. Неиспользуемые отверстия закрывают заглушками.
Так из стандартных модулей собирается стол нужного размера и конфигурации.
Какая точность нужна по толщине
| от 0,02 мм | Решетчатый вакуумный стол |
|---|---|
| от 0,1 мм | Желобковый вакуумный стол |
| от 0,3 мм | Адаптер-плита с каркасными ковриками VAC-MAT |
По материалам семинара V&F. Заготовку можно сначала профрезеровать на решетчатом или желобковом столе с адаптер-плитой и VAC-MAT, получить ровную базу, а затем продолжить обработку без коврика.
Что нужно для работы
Для работы нужны коврики VAC-MAT, источник вакуума и шланг с клапанным устройством. Коврик — расходный материал: его срок службы зависит от количества и размеров прорезов.
Соберите комплект
Стол, агрегат, шланг, прижимы и расходные материалы — в одном запросе. Подскажем, что нужно для работы, и предупредим, если что-то не подходит.
Частые вопросы
Когда выбирать комбинированный стол?
Когда деталь произвольной формы, с перепадами по плоскости, нужна сквозная обработка и не требуется высокая точность по толщине.
Можно ли использовать VAC-MAT на моём решетчатом столе?
Да, через адаптер-плиту, которая устанавливается на решетчатый или желобковый стол.
Как часто менять коврик?
Зависит от количества и размеров прорезов. Обычно один коврик многократно используется для деталей одного типа, при переходе на другой тип его заменяют.
Можно ли посмотреть стол в работе до покупки?
Да. Проводим демонстрацию на производстве заказчика: на вашем станке и с вашей деталью.
Подберём стол под вашу деталь
Пришлите чертёж и модель станка — инженер подберёт стол, расходные материалы и агрегат или предложит демонстрацию на вашем производстве.
- Расчёт усилия прижима
- Нестандартные размеры и модульные сборки
- Демонстрация на вашем станке
