Решетчатые вакуумные столы
Алюминиевая плита с решёткой канавок на рабочей поверхности — самый распространённый тип вакуумной оснастки. Для листовых заготовок и корпусных деталей простой формы без сквозных отверстий.
Применение

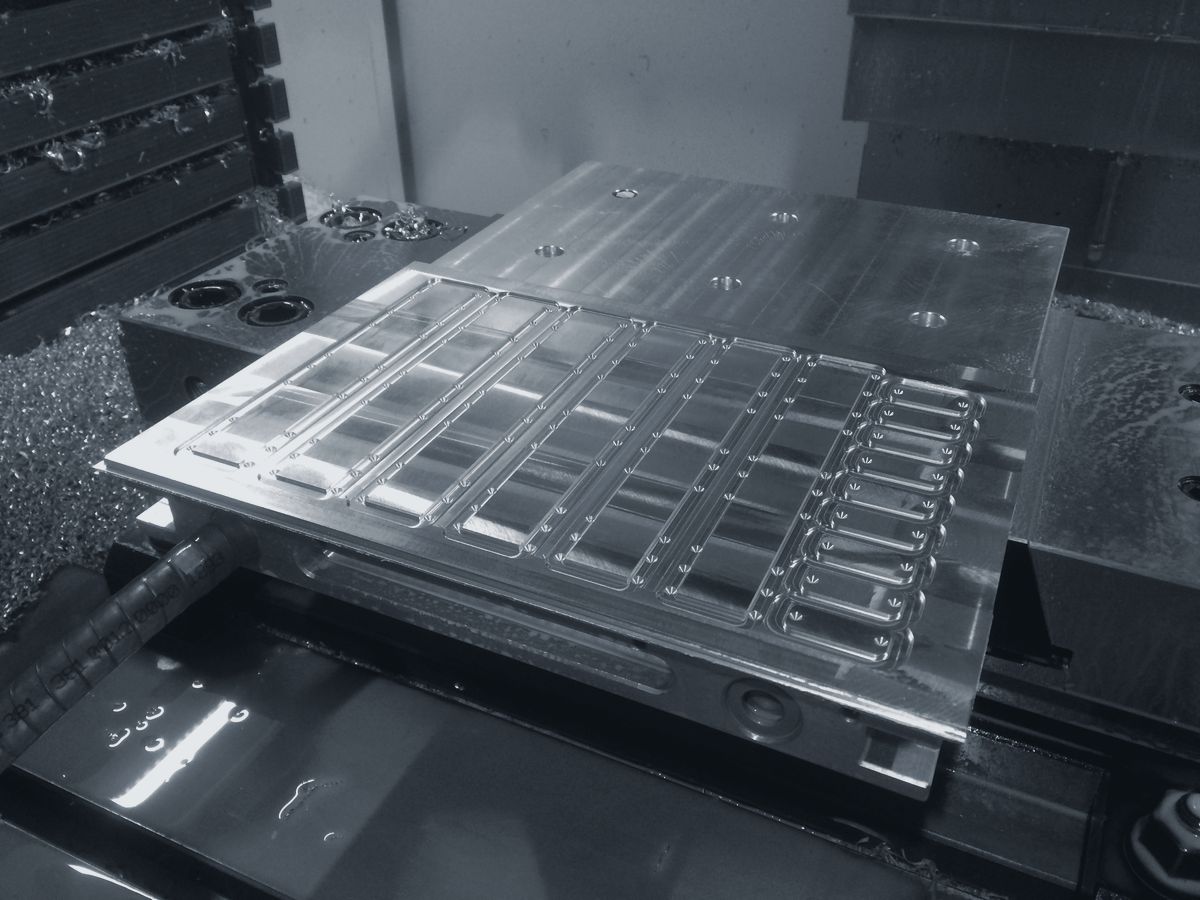

Решетчатые столы применяют на фрезерном, гравировальном и шлифовальном оборудовании — там, где механические прижимы дают неравномерный прижим или деформируют деталь.
Как это работает

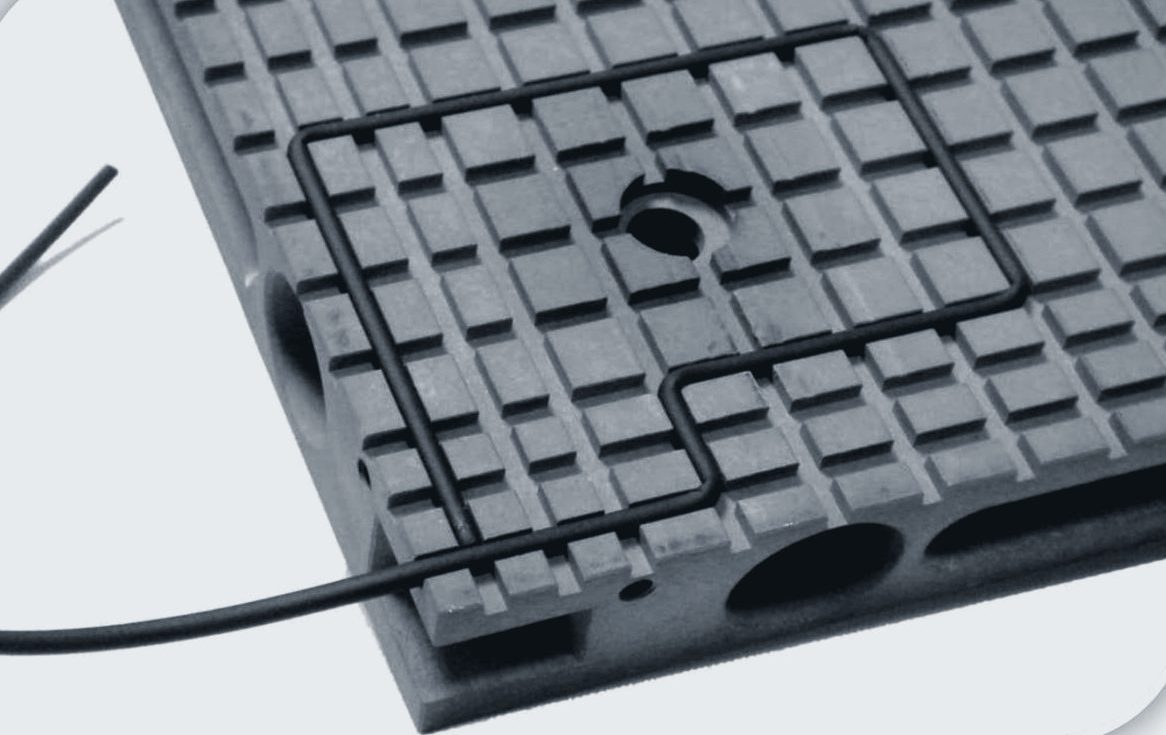

- Шнур по контуру деталиУплотнительный шнур из пористого материала, стойкого к СОЖ, укладывают в канавки по периметру прижимаемой поверхности, не выходя за контур детали.
- Канал — внутри контураОтверстие подачи вакуума должно оказаться внутри проложенного шнура. Концы шнура аккуратно заводят в канавки, чтобы его не вытянуло.

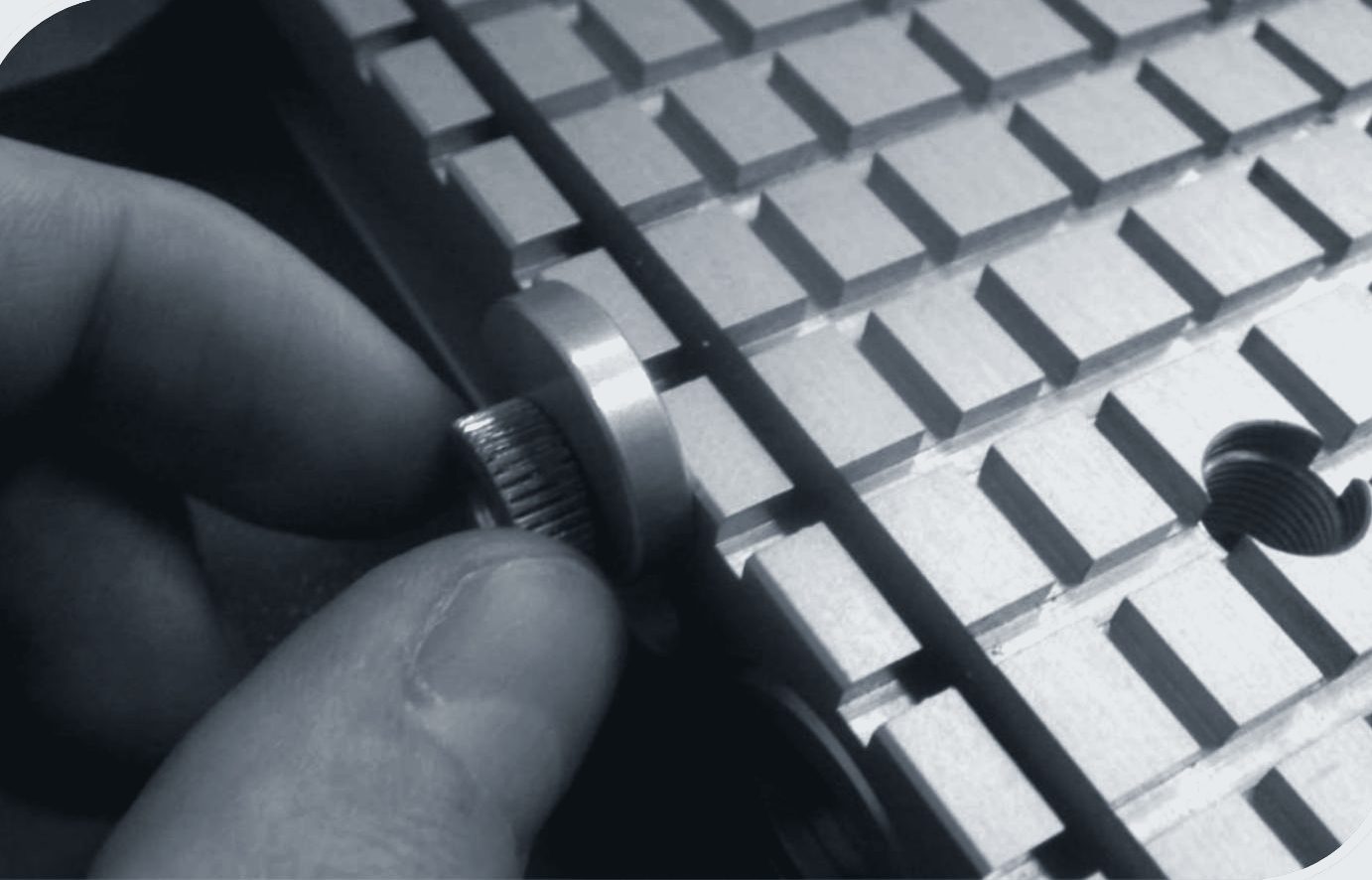

- Заготовку ставят на упорыДля базирования служат эксцентриковые упоры на боковой стенке стола. Перед обработкой их убирают ниже поверхности.
- Включают вакуумАгрегат откачивает воздух, деталь равномерно прижимается к столу. Клапанное устройство с вакуумметром позволяет контролировать вакуум и быстро снимать деталь.
Решетчатый стол в работе
Реальная обработка на фрезерном станке.
Модели и цены
Цены с НДС 22%. Точная стоимость с комплектацией — в коммерческом предложении.
Немодульные — ВСА-101
| Артикул | Размер a×b, мм | Высота, мм | Масса, кг | Цена от | |
|---|---|---|---|---|---|
| ВСА-101-2030 | 200×300 | 32,5 | 7 | 215 000 ₽ | |
| ВСА-101-2040 | 200×400 | 32,5 | 9,5 | 287 000 ₽ | |
| ВСА-101-3030 | 300×300 | 32,5 | 10 | 323 000 ₽ | |
| ВСА-101-3040 | 300×400 | 32,5 | 12 | 349 000 ₽ | |
| ВСА-101-3050 | 300×500 | 32,5 | 15 | 374 000 ₽ | |
| ВСА-101-4040 | 400×400 | 32,5 | 18 | 397 000 ₽ | |
| ВСА-101-4060 | 400×600 | 32,5 | 25 | 521 000 ₽ | |
| ВСА-101-5050 | 500×500 | 32,5 | ≈26 | 532 000 ₽ | |
| ВСА-101-4070 | 400×700 | 32,5 | ≈29 | 730 000 ₽ |
Модульные — ВСА-111
| Артикул | Размер a×b, мм | Высота, мм | Масса, кг | Цена от | |
|---|---|---|---|---|---|
| ВСА-111-2030 | 200×300 | 32,5 | 7 | 237 000 ₽ | |
| ВСА-111-2040 | 200×400 | 32,5 | 9,5 | 316 000 ₽ | |
| ВСА-111-3030 | 300×300 | 32,5 | 10 | 355 000 ₽ | |
| ВСА-111-3040 | 300×400 | 32,5 | 12 | 384 000 ₽ |
≈ — расчётная масса, уточняется. Нестандартные размеры изготавливаем под заказ.
Какой агрегат подойдёт
Для нескольких столов и больших площадей производительность подбираем по суммарной площади. Все агрегаты · Собрать комплект
Модульное исполнение
Для крупногабаритных деталей несколько столов ВСА-111 соединяют в один. На каждой стороне модульного стола сделаны дополнительные отверстия: столы стыкуются соединительными муфтами, через них же подаётся вакуум. Неиспользуемые отверстия закрывают заглушками.
Так из стандартных модулей собирается стол нужного размера и конфигурации.
Соберите комплект
Стол, агрегат, шланг, шнур, прижимы — в одном запросе. Подскажем, что нужно для работы, и предупредим, если что-то не подходит. Расходные материалы можно оплатить сразу.
Частые вопросы
Можно ли на решетчатом столе сквозную обработку?
Условно допускается, но решетчатый стол рассчитан на несквозную обработку. Для сверления и фрезерования окон насквозь лучше подходят желобковые и комбинированные столы.
Какой диаметр шнура выбрать?
Все решётчатые столы Штрай рассчитаны на шнур 3,5 мм. На складе есть шнуры и других диаметров, а по заказу мы делаем столы под шнур нужного диаметра. Шнур выдерживает несколько десятков разных раскладок, меняют его по мере износа. Берите не менее 50 м на стол.
Как стол крепится к станку?
Прижимами, которые входят в пазы на боковых стенках стола и устанавливаются в стандартные Т-пазы стола станка. Прижимы заказываются отдельно, остальное для подключения стола входит в комплект.
Можно ли посмотреть стол в работе до покупки?
Да. Проводим демонстрацию на производстве заказчика: на вашем станке и с вашей деталью.
