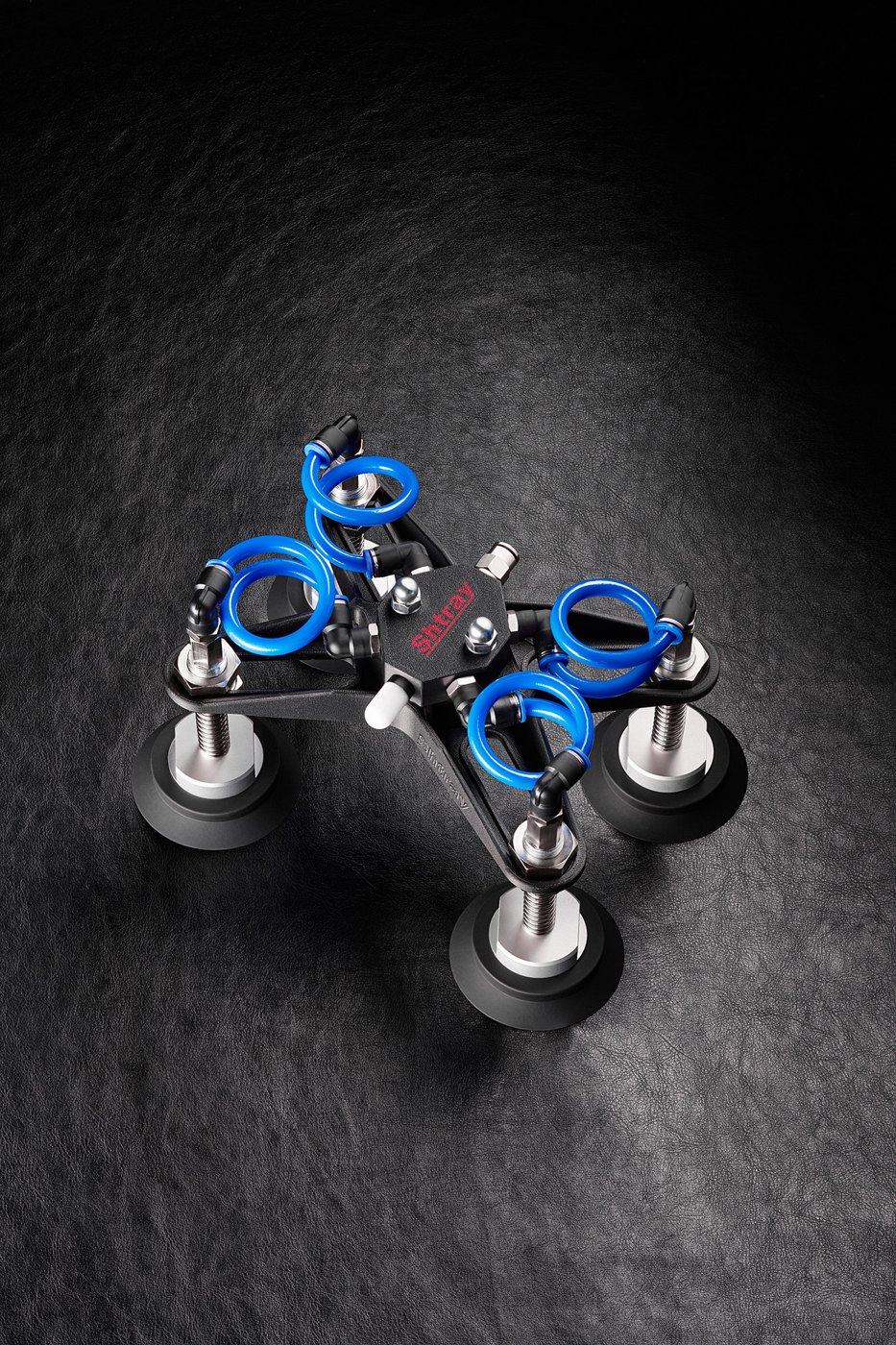

Black Line — композитная серия вакуумных захватов
Серия Black Line разработана для задач, где критически важны минимальная масса конструкции, высокая жёсткость и динамика движения. Композитные элементы существенно снижают массу захвата без потери прочности — результат: высокая скорость циклов и точность позиционирования.
Материалкарбоновый композит
Двойной модуль0,16 кг
Совместимостьс Orange Line
Ключевые особенности
Минимальная массаСнижение нагрузки на робот и увеличение полезной нагрузки системы. Компоненты примерно вдвое легче алюминиевых.
Высокая жёсткостьСтабильность конструкции при высоких ускорениях и динамических нагрузках.
Для коботовУчитывает ограничения коботов по грузоподъёмности и инерционности.
Коррозионная стойкость, чёрная матовая поверхность. Компоненты Black Line и Orange Line полностью совместимы.
Варианты конфигураций
- Компактная — одинарный модуль напрямую на фланец робота: минимальная масса и габариты
- Универсальная — двойной модуль для большинства высокодинамичных задач

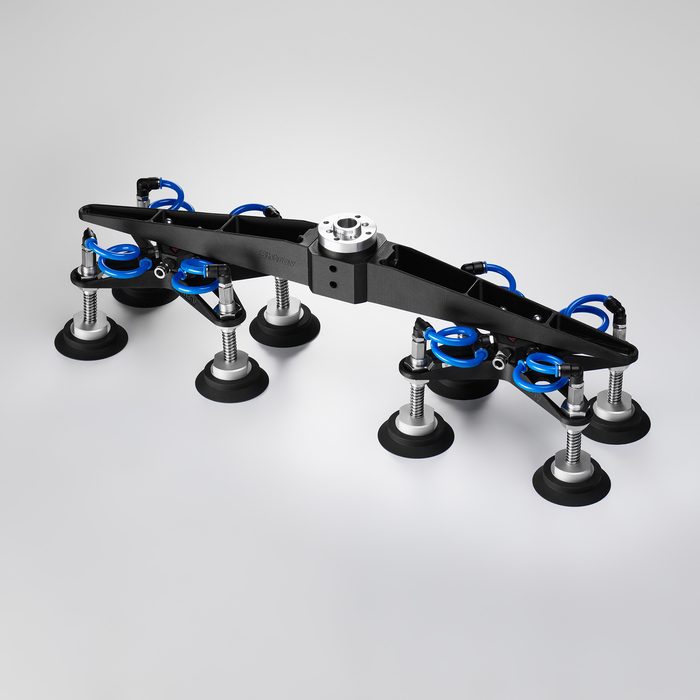

- Линейная — балка с двумя-тремя модулями для листовых материалов и длинных изделий
- Расширенная — несколько модулей для крупногабаритных изделий с сохранением низкой инерции
Компоненты Black Line
| Компонент | Артикул | Габариты, мм | Масса, кг | Назначение |
|---|---|---|---|---|
| Одинарный модуль, 2 присоски | BL-M1-02 | 255×60×25 | 0,12 | Можно крепить прямо на фланец |

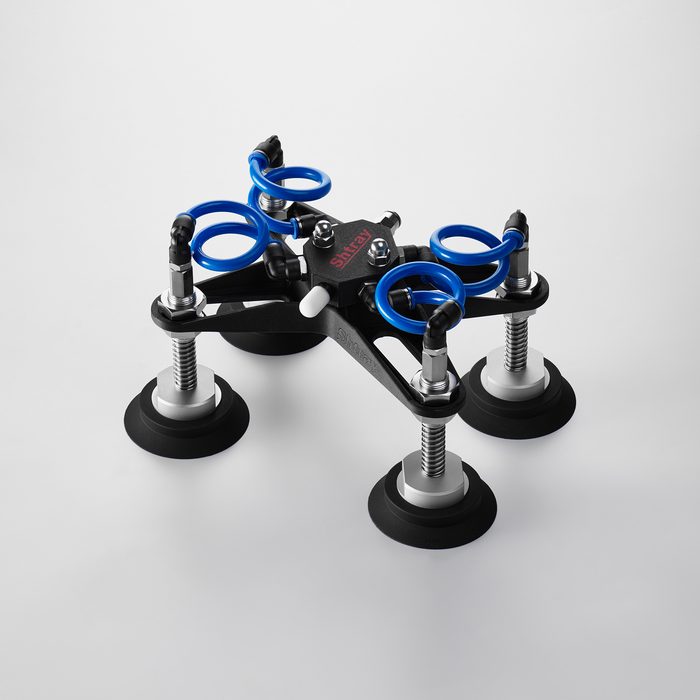

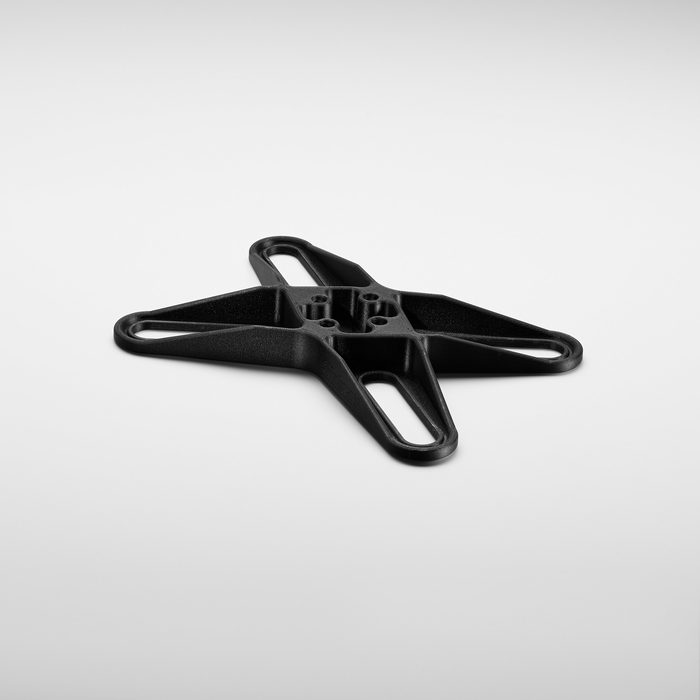

| Двойной модуль, 4 присоски | BL-M2-04 | 220×160×25 | 0,16 | Можно крепить прямо на фланец |

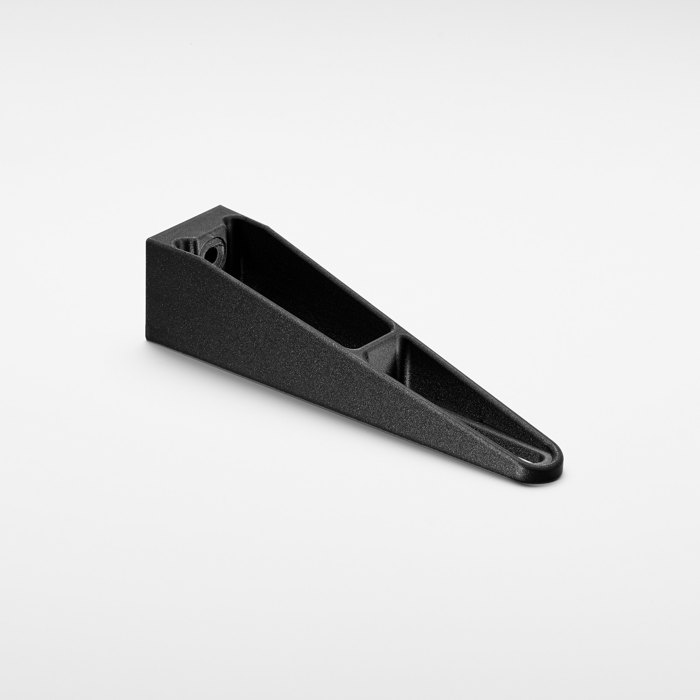

| Балка 200 | BL-BEAM-200 | 205×50×50 | 0,13 | Крепление 1 модуля |
| Балка 300 | BL-BEAM-300 | 305×50×50 | 0,17 | Крепление до 2 модулей |

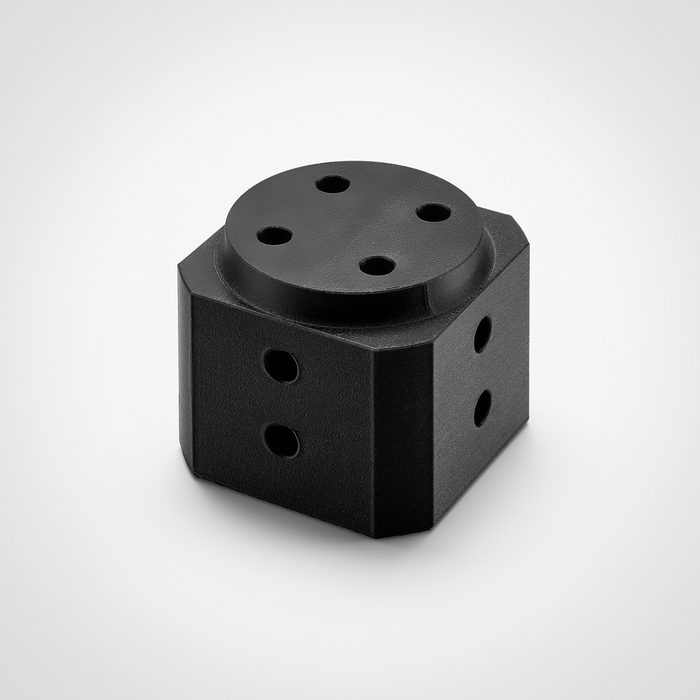

| Центральный узел «квадрат» | BL-C-Q | 70×70×58 | 0,21 | До 4 балок крестом |
| Центральный узел «прямоугольник» | BL-C-R | 200×70×50 | 0,56 | До 6 балок: по две на длинных сторонах, по одной на коротких |
| Центральный узел «ромб» | BL-C-RH | 160×70×50 | 0,39 | До 4 балок под углом |
| Манифольд с эжектором | MAN-EX | 86×60×38 | 0,14 | Встроенный генератор вакуума, по одному на модуль |
| Фланец для робота | F-XXX | Ø63–90 | 0,1–0,6 | Под модель робота |
| Присоски | SUCTION-XXX | Ø12–100 | 0,1–0,5 | В сборе с пружинным штоком |
Размеры, масса и исполнение элементов уточняются в зависимости от конфигурации захвата.
Типовые области применения
- высокоскоростные Pick&Place системы
- роботизированные линии
- упаковка и сортировка
- перемещение листовых материалов
- коллаборативные роботы
- автоматизация производств
Подберём захват под ваше изделие
Опишите изделие (размеры, масса, материал поверхности) и робота — инженер предложит конфигурацию и пришлёт КП.
- Конфигурация из стандартных компонентов
- Подбор присосок и источника вакуума
- Интеграция в ячейку и линию
