Вакуумные столы из пористой керамики
Рабочая поверхность из пористой керамики: вакуум проходит через поры по всей плоскости, без отверстий и прорезей. Для особо тонких, мягких и высокоточных деталей — фольги, плёнки, оптики, кремниевых пластин.
Применение
Столы из пористой керамики открывают нестандартные решения там, где обычный стол оставит след или деформирует деталь.
Как это работает

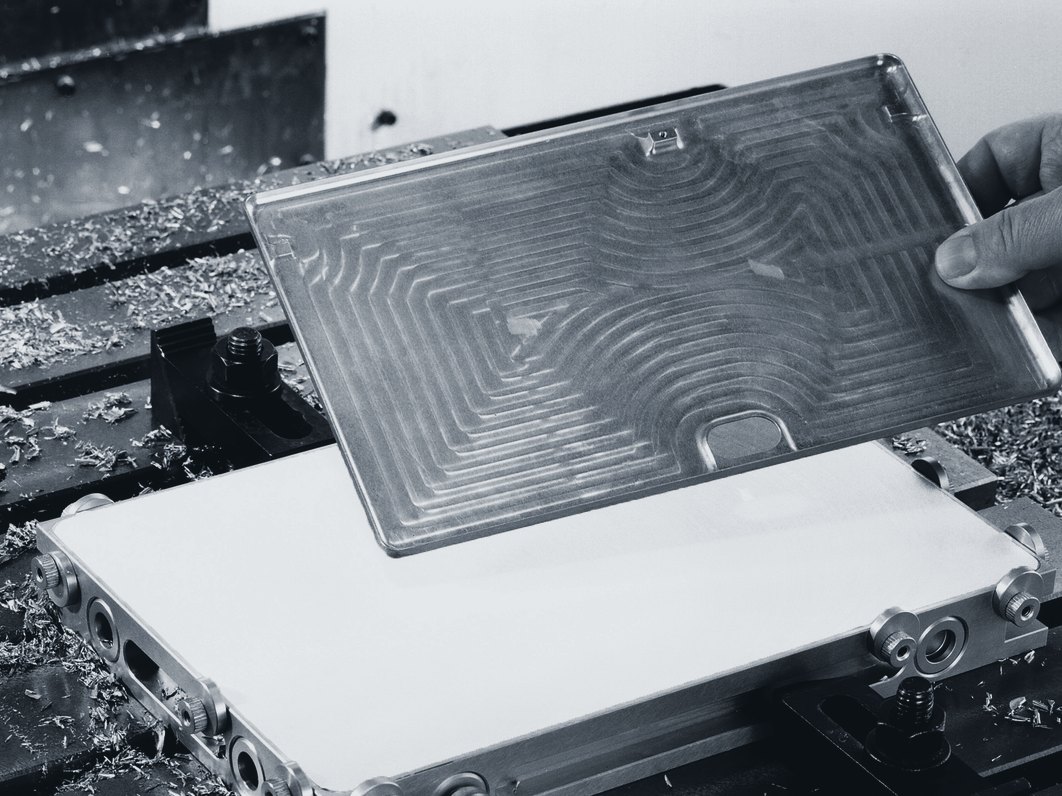

- Деталь кладут на столРабочая поверхность — пористая керамика, без сверлений и прорезей. Шнур и коврик не нужны.
- Включают вакуумРазрежение проходит через поры по всей поверхности. Деформация детали исключена: под ней нет отверстий и канавок, в которые она могла бы продавиться.
- ОбрабатываютДопускается сквозная обработка с ограничениями и врезание инструмента в поверхность стола.
- Обновляют поверхностьИзношенный или прорезанный верхний слой фрезеруют — стол снова готов к работе.
Модели и цены
Цены с НДС 22%. Точная стоимость с комплектацией — в коммерческом предложении.
Немодульные — ВСА-103
| Артикул | Размер a×b, мм | Цена от | |
|---|---|---|---|
| ВСА-103-2030 | 200×300 | 258 000 ₽ | |
| ВСА-103-3040 | 300×400 | 419 000 ₽ | |
| ВСА-103-3245 | 320×450 | 502 000 ₽ |
Модульные — ВСА-113
| Артикул | Размер a×b, мм | Цена от | |
|---|---|---|---|
| ВСА-113-2030 | 200×300 | 339 000 ₽ | |
| ВСА-113-3040 | 300×400 | 549 000 ₽ |
Высота и масса — в КП. Нестандартные размеры и столы из пористого алюминия или бронзы изготавливаем под заказ.
Модульное исполнение
Модульные столы ВСА-113 соединяются друг с другом. Площадь стандартных столов увеличивается до нужного размера — так закрепляют крупногабаритные детали.
- 200×300 и 300×400 мм в модульном исполнении
- Соединение через боковые штуцеры
- Можно начать с одного стола и добавить модули позже
Что нужно для работы
Для работы нужен источник вакуума и шланг с клапанным устройством. Коврики и уплотнительный шнур не нужны.
Соберите комплект
Стол, агрегат, шланг, прижимы и расходные материалы — в одном запросе. Подскажем, что нужно для работы, и предупредим, если что-то не подходит.
Частые вопросы
Можно ли работать с СОЖ?
Нет. Из-за строения пористого материала применение СОЖ исключено.
Можно ли обрабатывать деталь насквозь?
Да, с ограничениями. Врезание инструмента в поверхность стола допускается, а изношенный верхний слой можно профрезеровать — стол обновляется.
Чем пористый стол лучше решетчатого для тонких деталей?
На пористой поверхности нет отверстий и канавок, поэтому тонкая или мягкая деталь не продавливается и не деформируется.
Можно ли посмотреть стол в работе до покупки?
Да. Проводим демонстрацию на производстве заказчика: на вашем станке и с вашей деталью.
Подберём стол под вашу деталь
Пришлите чертёж и модель станка — инженер подберёт стол, расходные материалы и агрегат или предложит демонстрацию на вашем производстве.
- Расчёт усилия прижима
- Нестандартные размеры и модульные сборки
- Демонстрация на вашем станке
