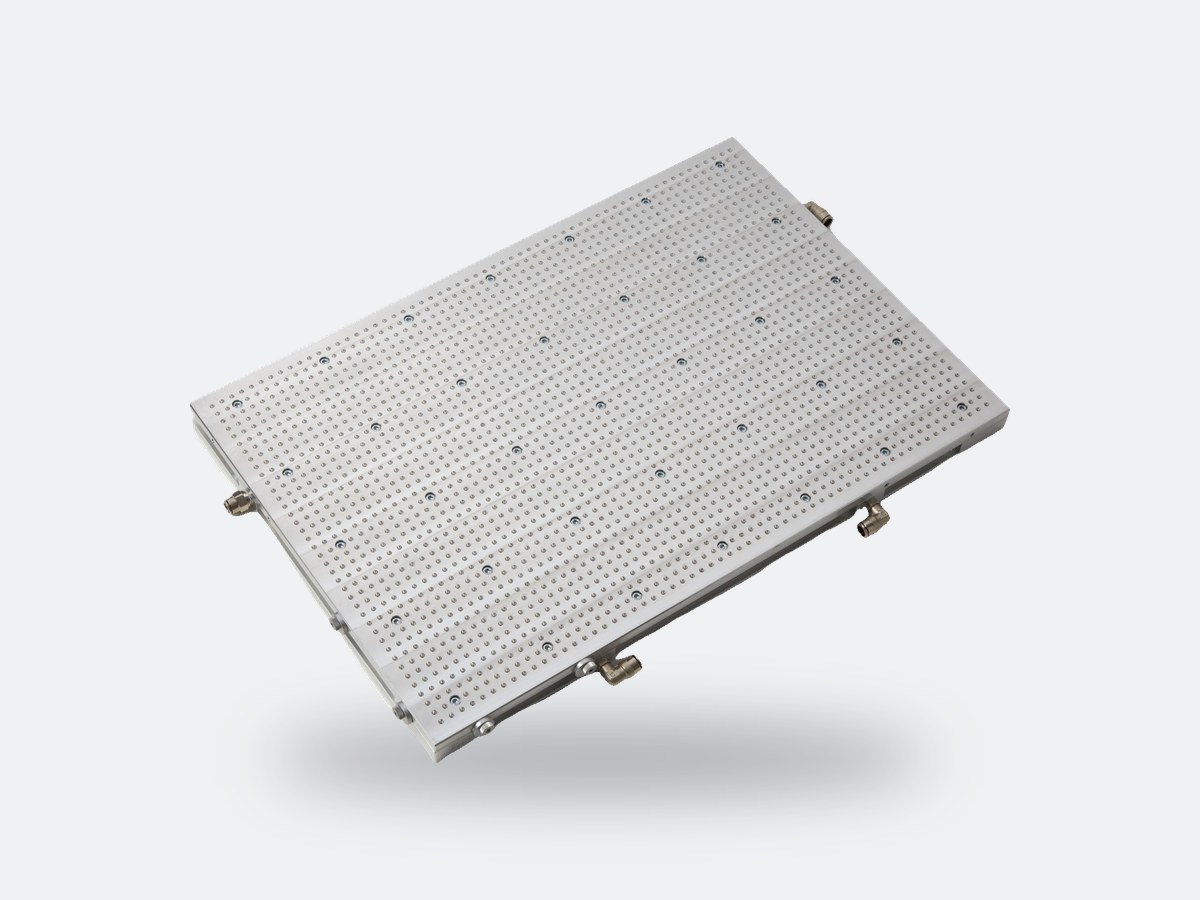

Перфорированные вакуумные столы
Во многом сходны с желобковыми, но не требуют изготовления отдельного коврика под каждый тип деталей. Для изделий с большим количеством отверстий и окон, сквозного фрезерования и сверления, в том числе при неровностях поверхности до Rz 6,3.
Применение
Сквозная обработка внешнего и внутреннего контура — даже при открытых зонах перфорации. Закрепление деталей из любых материалов, от стали до пластика.

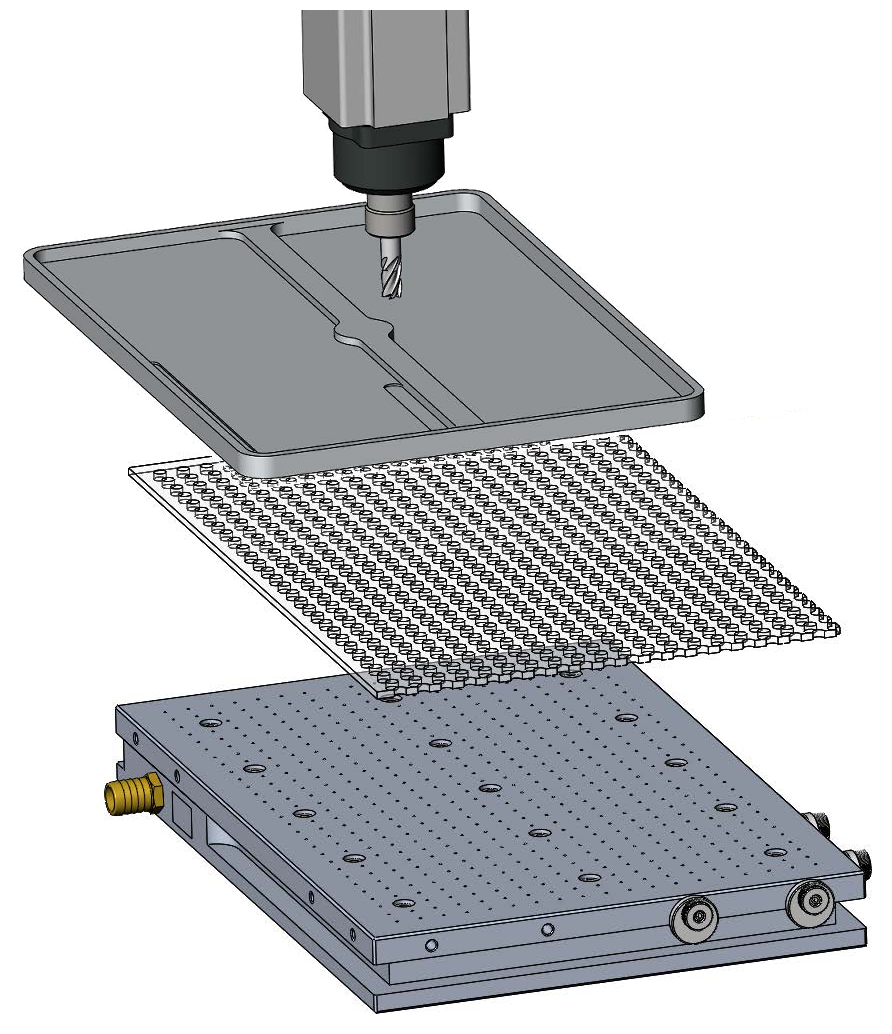

Как это работает

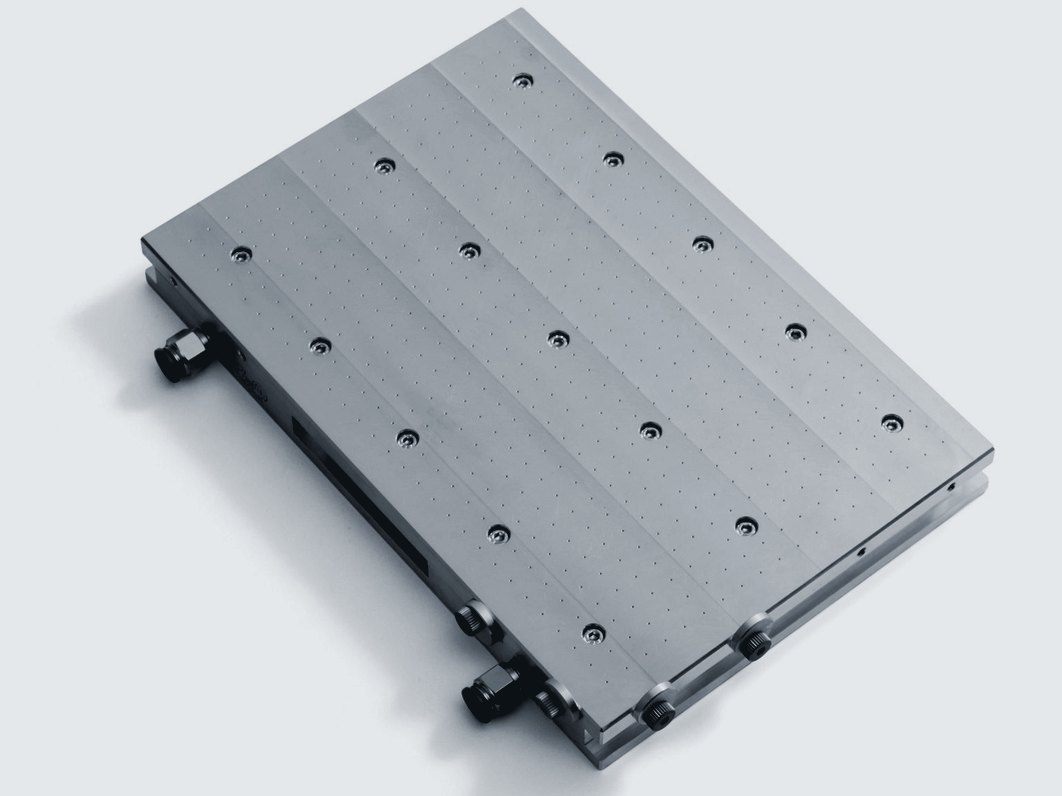

- Стол с перфорациейРабочая поверхность покрыта сеткой отверстий. Отдельный коврик под каждый тип деталей изготавливать не нужно.
- Плоский коврикКоврики с высоким коэффициентом трения создают дополнительное усилие против сдвига заготовки.
- Включают вакуумИсточник вакуума — водокольцевой агрегат ВНВ: открытые зоны перфорации дают большие утечки.
- Обрабатывают насквозьВнешний и внутренний контур, в том числе при открытых зонах перфорации. Обработка с 5 сторон за один установ.
Модели и цены
Цены с НДС 22%. Точная стоимость с комплектацией — в коммерческом предложении.
Немодульные — ВСА-107
| Артикул | Размер a×b, мм | Цена от | |
|---|---|---|---|
| ВСА-107-2030 | 200×300 | 359 000 ₽ | |
| ВСА-107-3040 | 300×400 | 706 000 ₽ | |
| ВСА-107-4060 | 400×600 | 1 251 000 ₽ | |
| ВСА-107-6060 | 600×600 | 1 877 000 ₽ | |
| ВСА-107-5090 | 500×900 | 2 346 000 ₽ |
Высота и масса — в КП. Нестандартные размеры изготавливаем под заказ.
Какой агрегат подойдёт
Пластинчато-роторные «Мини» и «Макси» с перфорированными столами не применяются. Все агрегаты · Собрать комплект
Модульное исполнение

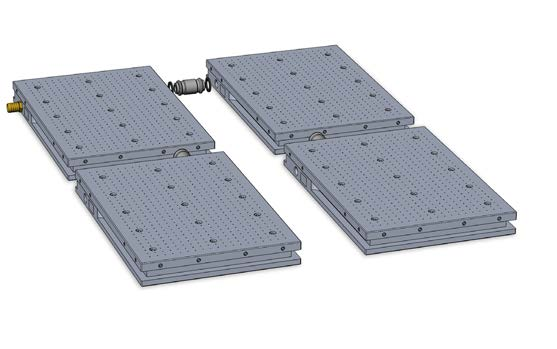

Перфорированные столы могут быть изготовлены в модульном исполнении: несколько столов соединяют вместе, чтобы увеличить площадь под крупногабаритные детали.
Модульные перфорированные столы — по запросу.
Запросить КПЧто нужно для работы

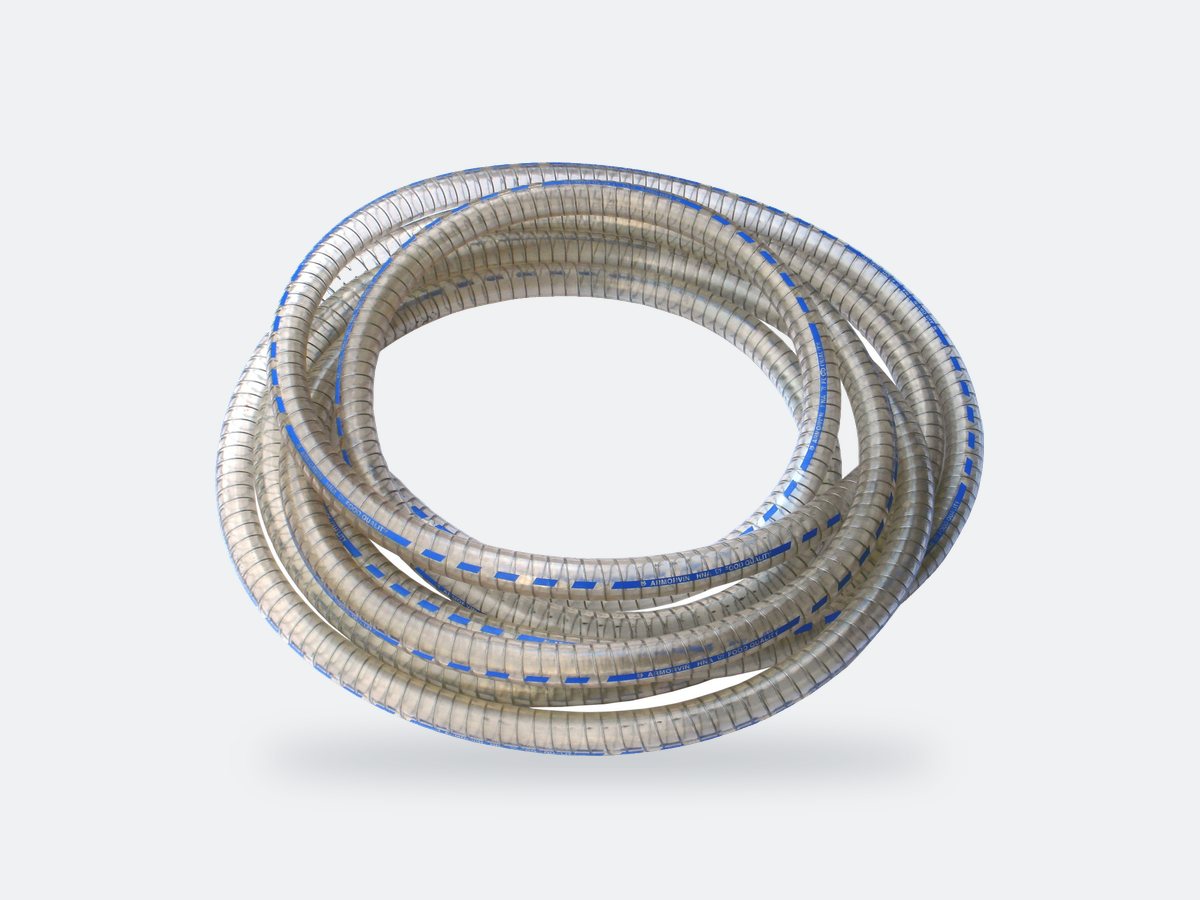

Для работы нужен водокольцевой агрегат ВНВ, плоские коврики, шланг с клапанным устройством.
Соберите комплект
Стол, агрегат, шланг, прижимы и расходные материалы — в одном запросе. Подскажем, что нужно для работы, и предупредим, если что-то не подходит.
Частые вопросы
Чем перфорированный стол отличается от желобкового?
Задачи у них во многом общие — детали с отверстиями, сквозная обработка. Но перфорированному столу не нужен отдельный коврик под каждый тип деталей.
Какой агрегат нужен?
Только водокольцевой ВНВ. Производительность подбирается по площади стола, точный расчёт — в КП.
Можно ли работать с СОЖ?
Да, применение СОЖ допускается.
Можно ли посмотреть стол в работе до покупки?
Да. Проводим демонстрацию на производстве заказчика: на вашем станке и с вашей деталью.
Подберём стол под вашу деталь
Пришлите чертёж и модель станка — инженер подберёт стол, расходные материалы и агрегат или предложит демонстрацию на вашем производстве.
- Расчёт усилия прижима
- Нестандартные размеры и модульные сборки
- Демонстрация на вашем станке
