Orange Line — алюминиевая серия вакуумных захватов
Алюминиевая серия Orange Line разработана для задач, где требуется высокая грузоподъёмность и надёжность в условиях интенсивной промышленной эксплуатации — от упаковки и логистики до обработки листовых материалов.
Материалалюминий
Двойной модуль0,33 кг
Совместимостьс Black Line
Ключевые особенности
Грузоподъёмность и ресурсАлюминиевые элементы обеспечивают стабильную работу с тяжёлыми изделиями и высокую стойкость к цикличным нагрузкам.
Простота обслуживанияЗамена и настройка элементов без сложной переналадки.
Совместимость серийКомпоненты Orange Line и Black Line полностью совместимы — можно собирать комбинированные конфигурации.
Алюминиевая серия — решение для большинства задач промышленной автоматизации там, где важны грузоподъёмность и длительный ресурс.

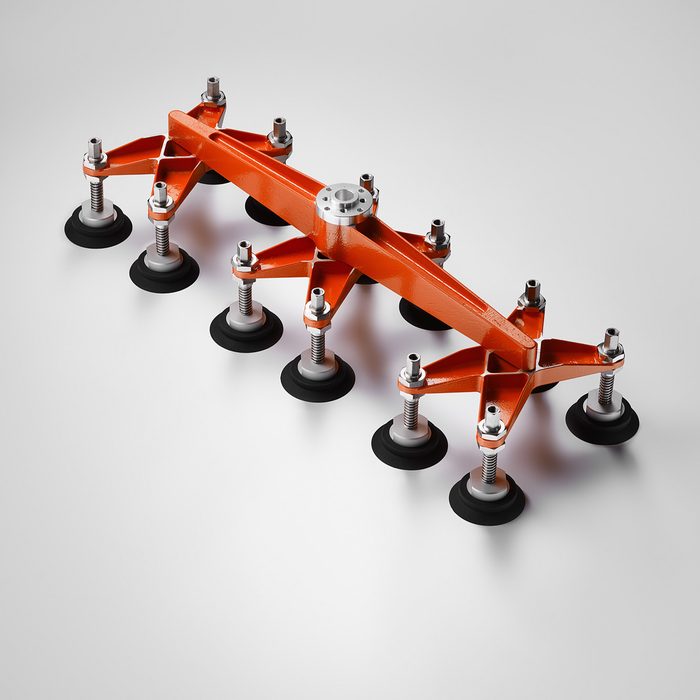

Варианты конфигураций
- Компактная — одинарный модуль для простых задач и ограниченного пространства
- Универсальная — двойной модуль для большинства типовых применений
- Типовая — две короткие балки и два двойных модуля
- Расширенная — четыре длинные балки и четыре двойных модуля для крупногабаритных изделий
- Асимметричная — специальная компоновка для изделий сложной формы и нестандартных зон захвата
Компоненты Orange Line
| Компонент | Артикул | Габариты, мм | Масса, кг | Назначение |
|---|---|---|---|---|

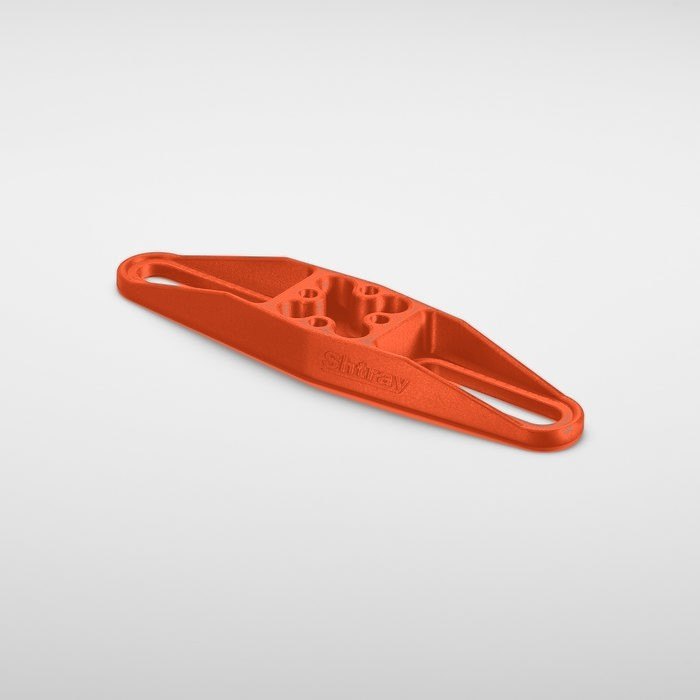

| Одинарный модуль, 2 присоски | OR-M1-02 | 255×60×25 | 0,29 | Можно крепить прямо на фланец |

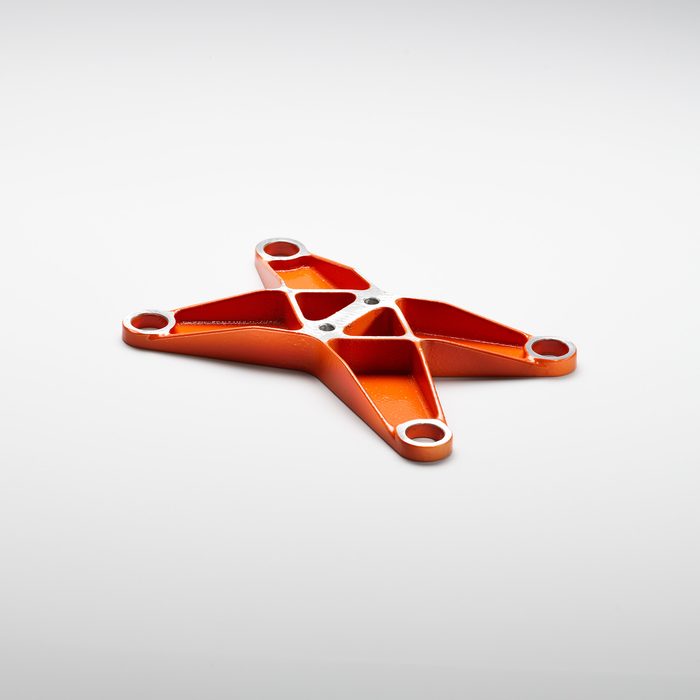

| Двойной модуль, 4 присоски | OR-M2-04 | 220×160×25 | 0,33 | Можно крепить прямо на фланец |

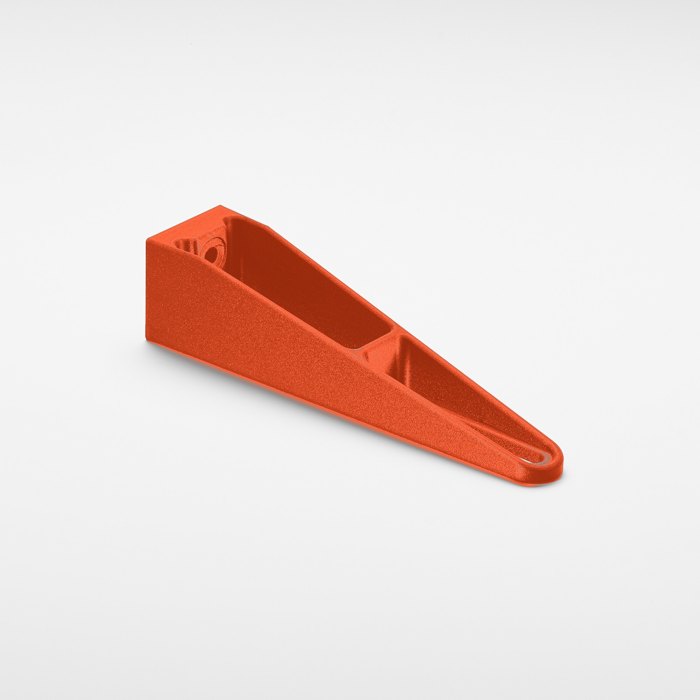

| Балка 200 | OR-BEAM-200 | 205×50×50 | 0,28 | Крепление 1 модуля |
| Балка 300 | OR-BEAM-300 | 305×50×50 | 0,40 | Крепление до 2 модулей |
| Центральный узел «квадрат» | OR-C-Q | 70×70×50 | 0,50 | До 4 балок крестом |
| Центральный узел «прямоугольник» | OR-C-R | 200×70×50 | 1,10 | До 6 балок: по две на длинных сторонах, по одной на коротких |
| Центральный узел «ромб» | OR-C-RH | 160×70×50 | 0,82 | До 4 балок под углом |

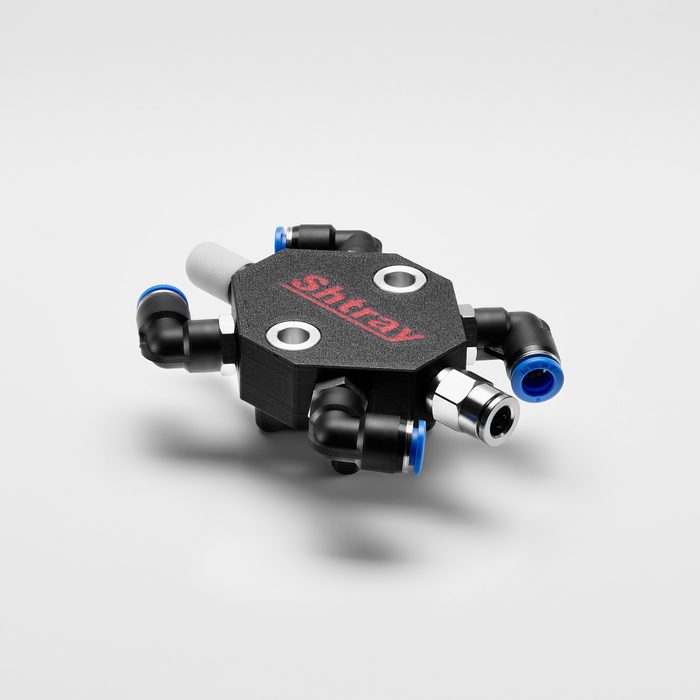

| Манифольд с эжектором | MAN-EX | 86×60×38 | 0,14 | Встроенный генератор вакуума, по одному на модуль |
| Фланец для робота | F-XXX | Ø63–90 | 0,1–0,6 | Под модель робота |
| Присоски | SUCTION-XXX | Ø12–100 | 0,1–0,5 | В сборе с пружинным штоком |
Размеры, масса и исполнение элементов уточняются в зависимости от конфигурации захвата.
Типовые области применения
- упаковка и сортировка
- производственные линии
- складская автоматизация
- обработка листовых материалов
- роботизированные участки
- задачи с изменяемой геометрией изделий
Подберём захват под ваше изделие
Опишите изделие (размеры, масса, материал поверхности) и робота — инженер предложит конфигурацию и пришлёт КП.
- Конфигурация из стандартных компонентов
- Подбор присосок и источника вакуума
- Интеграция в ячейку и линию
